2016년 9월 22일 목요일

아크릴 수영장 (클라이드 홈즈 - 양평 더 시크릿)

양평에 설치한 국내 최초로 시도되는 최대 규모의 "아크릴 수영장" 입니다.







하부 24m 및 상부 4m 전면 아크릴 과 상부 바닥을 아크릴로 계획하였습니다.

하지만 우리나라 기후의 특성상 온도 편차가 심하기 때문에 외부에 설치되는 아크릴의 경우 아크릴의 수축팽창을 고려하여야 하기  때문에 하부 아크릴의 경우 중간에 보를 세워
4장으로 나누어 설치하는 것으로 결정하였습니다.

클라이드홈즈 양평 더 시크릿에 사용되는 아크릴은 코아테크에서 아시아 최초로 한국선급 (KR)로 부터 제조법 승인을 받은 ASME PVHO-1기준 이상의 아크릴을 사용하였습니다.

현재 국내에는 아크릴에 대한 사용 및 안전기준 등이 없는 관계로 저가 아크릴들을 마구잡이로 시공하는 경우가 있지만 저희 코아테크에서는 아시아 최초로 ASME PVHO-1기준에 부합하는 아크릴에 대한 제조법 승인을 받은 업체로서 수영장 아크릴에 조차도 높은 압력 및 수압에 견딜 수 있는 잠수함 창 등에 사용되는 안전한 아크릴을 사용하고 있습니다.


이런 아크릴 수영장의 설치를 위해 선행 되어야 하는 순서는 다음과 같습니다.


1.  도면에 따른 수위 확인 및 아크릴 두께 결정을 위한 구조검토






- 코아테크 에서는 두께 수압 및 자중, 활화중 뿐만 아니라 수축 팽창률 까지 종합적으로 고려하여 적합한 아크릴 두께를 산정하여 예산이 낭비되는 것을 방지해 드리고 있습니다.


2. 현장 방문 후 상태확인

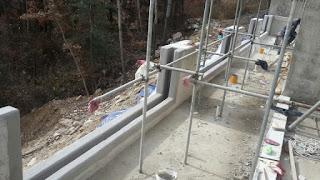

- 코아테크에서는 현장의 콘크리트 타설 전에 현장을 방문하여 아크릴이 안장되는 형태에
따른 콘크리트 타설모양을 협의하고 상태를 확인합니다.


3. 콘크리트 타설 후 실측 및 수평작업




- 콘크리트 타설 후 보수해야 할 부분 및 크랙들을 확인하고 실측을 진행합니다.


4. 콘크리트 보수 및 안장면 방수작업






- 콘크리트를 연마한 후 크랙들을 확인 후 보수할 부분들을 Sika를 이용해 보수하며 안장면에 방수작업을 진행합니다.


5. 아크릴 안장







- 방수 작업이 완료된 안장면 위로 아크릴을 반입하여 설치 합니다.


6. 수평확인 및 조정





- 길이가 긴 아크릴 창이 여러장 들어가는 경우 각 개별의 안장높이는 차이가 없지만
전체적인 길이에서 레벨이 상이 할 경우가 있기 때문에 필수적으로 수평측정을 통해
안장 높이를 재 조정하는 작업이 필요합니다.


7. 무수축 그라우팅 작업 및 실리콘 시공






- 모든 안장작업이 마감 된 후 시방서에 따른 무수축 그라우트를 타설 하고 실리콘으로 마감합니다.  실리콘 양생에 약 30일이 소요되기 때문에 담수 테스트까지 30일간 실리콘을 양생해야 합니다.




2016년 9월 8일 목요일

코아테크 KOAGLAS 한국선급 ASME-PVHO-1 기준 인증서 획득

코아테크는 한국선급(KR)로 부터 ASME-PVHO-1 기준에 대한 제조법 인증을 획득하였습니다.


ASME-PVHO-1 기준의 어떤 것인지 생소한 분들이 많을 것 같은데 이는 미국기계협회에서 "사람이 들어가는 압력실 용기에 사용되는 자재에 대한 기준"을 명시한 것으로 아크릴의 경우는 잠수함 또는 압력실등에 사용되는 관상창의 자재에 대한 기준을 명시하고 있습니다.
잠수함의 관망창에 쓰이는 아크릴의 경우 파열이나 문제가 생길 경우 바로 인명피해 등의 큰 문제가 발생하는 관계로 매우 까다로운 생산절차 및 과정에 대한 기준을 세워 엄격하게 관리하게 되어 있습니다.  코아테크에서는 이러한 절차와 기준에 따라 ASME-PVHO-1 기준이상으로 아크릴을 제조하고 있다는 인증을 받은 것입니다.

이는 한국선급에서 생산시작부터 완제품 생산까지 모니터링 하며 절차 및 과정의 오류가 있는지 직접 확인하며 완제품에 대한 샘플을 직접 채취하여 영국시험기관에 의뢰하고 시험결과를 받아 저희 측에 통보하여 기준 통과시 인증서를 발행하는 형태로 진행되었습니다.

무엇보다 제작업체가 아닌 제3의 기관에서 직접 생산부터 관여하여 모니터링 하고 샘플을 채취하여 해외 시험기관에 의뢰하여 받은 시험결과를 가지고 인증서를 발행하기 때문에 제품 품질의 신뢰성을 충분히 확보할 수 있습니다.



이러한 ASME-PVHO-1 기준은 현재 잠수함이나 압력실의 관상창에만 국한되는 것이 아니고 상업용 아쿠아리움등 수족관 및 수영장에 사용되는 아크릴에 대한 기준으로도 사용됩니다.


위에 내용에 따르면 상업용으로 쓰이는 아크릴 제품은 반드시 ASME-PVHO-1 기준에 적합한 아크릴을 사용하라고 명시되어 있습니다.  또한 아크릴 제조업체는 PVHO-1기준 이상의 아크릴을 제조하고 아크릴 물성에 대한 시험결과를 구비하고 있어야 한다고 명시되어 있습니다.

저희 코아테크에서는 받은ASME-PVHO-1 기준의 제조법 인증은 아직까지 일본업체 뿐만아닌 아시아에서 어떤 아크릴 생산업체도 받지못한 것으로 이는 코아테크 아크릴의 품질이 높은 압력이 존재하는 잠수함 혹은 압력실의 관망창 뿐만 아니라 아쿠아리움이나 수영장으로 사용됨에 있어서 문제가 없음을 증명합니다.
