2023년 3월 21일 화요일

대부도 구름바다 펜션 (투명수영장)

 대부도 구름바다 펜션에 코아테크 수중용 아크릴(Underwater grade KOAGLAS) 을 사용하여 작업하였습니다.








4.8m 길이의 대형창이 2장 연속되는 형태로 시공되어 대부도에서는 가장 긴 투명아크릴을
설치한 펜션입니다.








코아테크의 수중용 아크릴을 이용하여 투명 수영장을 만드는 작업을 진행하였습니다.

순수 국내기술로 제작되어 설치되는 국산 KOAGLAS 수중용 아크릴입니다!







2023년 3월 20일 월요일

시화 MTV 보니타가 다이빙 풀 (Paradive 35)

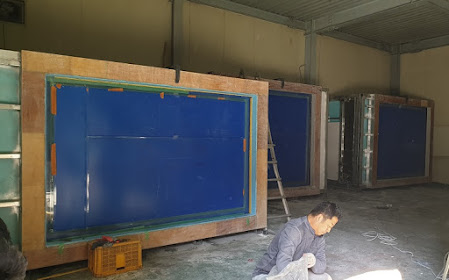

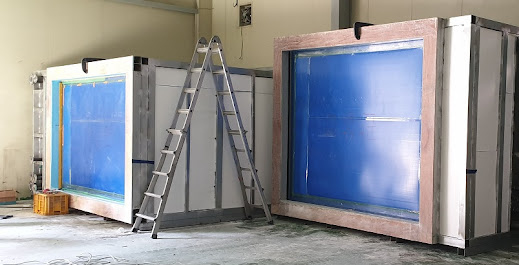

시화 MTV 보니타가 내부에 지어지고 있는 Paradive 35 잠수풀에 들어가는 관망창의

아크릴을 코아테크에서 제작 및 시공하였습니다.


35m 깊이의 다이빙 풀이어서 아크릴 제작 이전에 두께 계산 부터 확실하게 검토되었습니다.



이렇게 설계된 아크릴은 ASME PVHO-1 2019 안전기준에 맞춰  잠수정에 들어가는

아크릴의 강도 및 물성과 동일한 수준으로 제작됩니다.

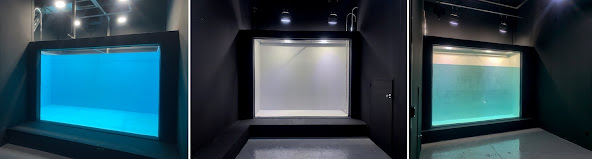

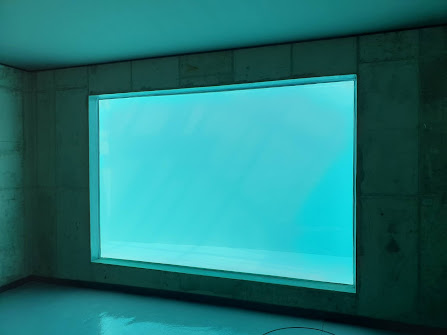

5미터 수심에서 3개의 대형 아크릴 창이 설치됩니다.



딥탱크 입구쪽에도 아크릴 창이 설치되어 안전에 좀 더 만전을 기할 수 있습니다.


이상 조만간 만나게 될 보니타가 잠수풀 Paradive 35에 대한 업데이트 였습니다.



2022년 10월 25일 화요일

횡성 뮤트 펜션 아크릴 수영장

 녹색지대 그룹의 곽창선님이 운영하시는 횡성의 뮤트 펜션 수영장의 아크릴 창을 시공하였습니다.




시공 전날 비가 왔던 관계로 방수작업을 진행하는데 어려움이 있었습니다.
우선 아크릴 안장면에 물이 고여있었던 관계로 물을 퍼낸 후에 토치로 말렸습니다.



토치로 안장면을 잘 말린 후에 방수 작업을 위한 콘크리트 면을 갈아내고 방수작업을 합니다.






방수 작업이 완료 된 후에 아크릴을 안장 작업을 위해 크레인을 불러 작업을 시작합니다.





크레인으로 위치에 안장 후에는 간격을 맞춰 제대로 고정 작업을 진행합니다.



우선 임시고정이 완료 된 후에는 하부 부분에 무수축 그라우트를 부워 완전 고정시킵니다.

하부 부분의 그라우트가 완전히 경화 된 후에는 양 측면에 무수축 그라우트를 붓는 작업을 하여 측면 부분도 고정시킵니다.

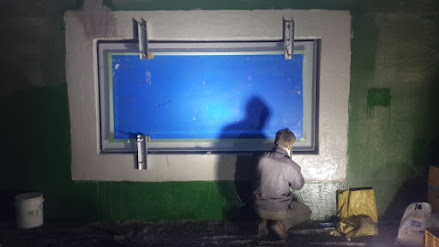

무수축 그라우트가 완전히 경화된 후에 아크릴에 실리콘 작업을 시작합니다.





실리콘 작업이 완료 된 후 실리콘이 완벽히 양생 될 수 있도록 보양 작업 후 작업을 완료 합니다.

이렇게 완료된 아크릴 수영장의 사진입니다.





가평 디온풀빌라

 가평 디온 풀빌라 야외 루프탑 수영장에 바닥 아크릴을 시공하였습니다.






수영장 바닥에 설치되는 아크릴로 높은 수압을 견뎌야 하기에 구조검토를 통해
안전율에 적합한 아크릴 두께를 계산하여 ASME PVHO-1 2019 기준에 적합한
아크릴을 생산 설치하였습니다.








야외 수영장의 바닥에 설치되는 아크릴의 경우 온도 편차에 의해 아크릴이 지속적으로
변형되기에 설치 및 시공완료 후에 이를 최소화 시킬 수 있는 구조물을 함께 작업해야 합니다.






캠프통 포레스트 실내 아크릴 수영장

2020년 시공 완료한 캠프통 포레스트 실내 수영장 입니다.

실내로 반입하는 반입구간이 좁아서 아크릴을 반입 구간에 맞춰 줄여 설계하여

생산하였습니다.








아크릴 반입작업은 자칫하면 대형 사고로 이어질 수 있기 때문에 굉장히 조심해서
작업 해야 하고 반입로가 확보되지 않아 현장에서 무리해서 작업을 진행하는 경우에는
반입이 불가능 할 수도 있기 때문에 설계 시 반입로를 확인하는 작업이 필수적입니다.















아크릴 설치시 전면의 시야 확보를 위해 중간 기둥 크기를 줄였지만 두께를 두껍게
조정하여 안정성을 확보하였습니다.
